Banco de Capacitores:

Podemos oferecer o melhor custo benefício para seus bancos de capacitores

A aplicação do banco de capacitores é diversa, podendo ser utilizada em edifícios comerciais, industrias e centros de distribuição. O banco de capacitores é construído a partir de unidades capacitivas monofasicas ou trifasicas, que atendam a centros de carga onde é necessário um maior valor de potência reativa. Sua indicação é aplicada em CA e desenhada para trabalhar na correção do fator de potência, podendo ser fornecido nas tensões entre 220 e 1.000Vac.

Nossos Produtos:

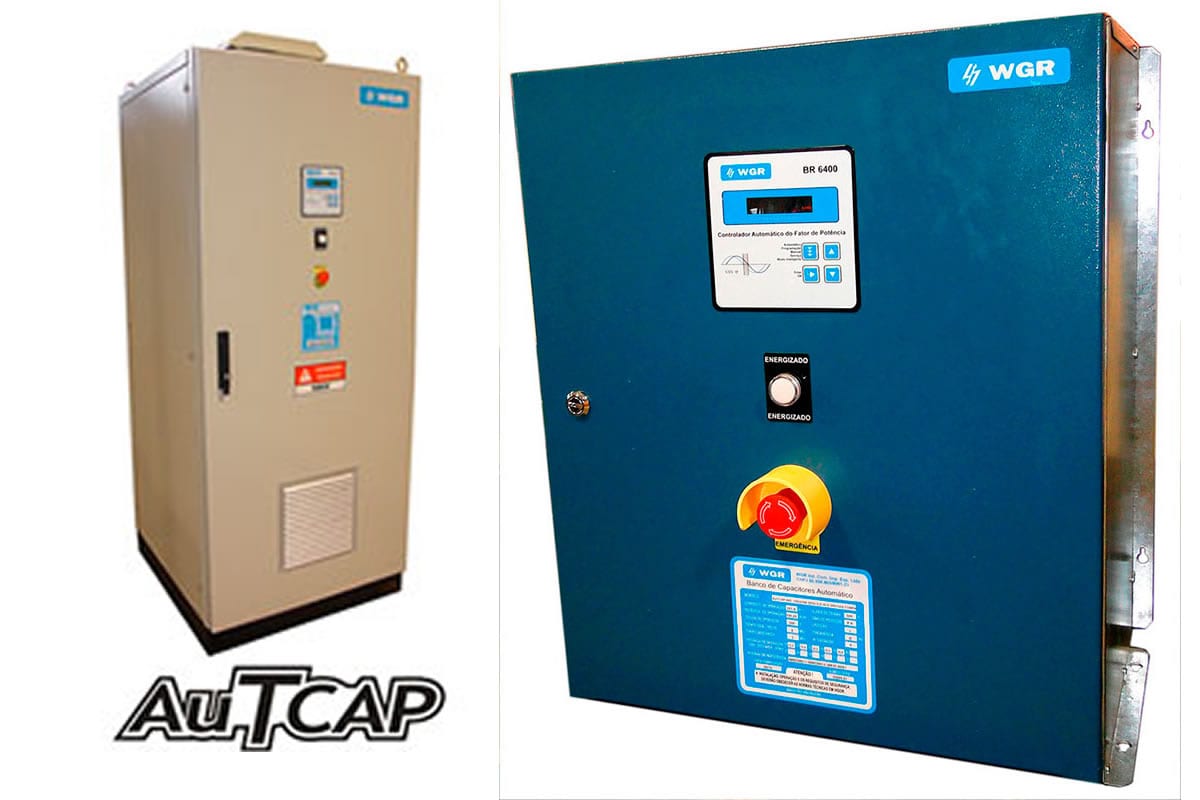

BANCO AUTOMÁTICO DE CAPACITORES

O banco automático de capacitores é denominado AUTCAP. O banco automático de capacitores possui peças adequadas para um correto fator de potência, com excepcional performance. Possui controles capazes de manter as etapas automaticamente ligados ou desligados, permitindo um sistema com adequada capacitação.

BANCO DE CAPACITOR AUTOMÁTICO

O banco de capacitor automático é também chamado de AUTCAP. O banco de capacitor automático contém todos os componentes necessários para a correção do fator de potência, com excelente desempenho. Contém controlador inteligente que permite, sem que o sistema fique capacitivo, ligar e desligar os estágios automaticamente.

BANCO DE CAPACITOR FIXO

O banco de capacitor fixo é indicado para a correção do fator de potência em correntes alternadas, projetado para operar em regime de correção do fator de potência individual, em grupo, central ou combinado. A aplicação ideal é a correção do fator de potência de cargas que não variam sua necessidade de reação ao longo do tempo. Indicamos sua aplicação na correção do fator de potência em transformadores em vazio.

BANCO DE CAPACITORES

O banco de capacitores é constituído de várias unidades capacitivas monofasicas ou trifasicas, atendendo a cargas ou centro de cargas com necessidade de grande valor de potência reativa. O banco de capacitores é desenhado para atuar em regimes de correções de fatores de potências individuais, em grupos, centrais ou combinados.

BANCO DE CAPACITORES PARA INDÚSTRIA

O banco de capacitores para indústria é constituído de várias unidades capacitivas monofásicas ou trifásicas, atendendo a cargas ou centro de cargas com exigência de grande valor de potência reativa. É indicado para aplicação em corrente alternada, projetados para operarem em regime de correção de fator de potência individual, em grupo, central ou combinado. Pode ser fornecido nas tensões entre 220 e 535Vac.

BANCO DE CAPACITORES PARA MOTOR

O banco de capacitores para motores possui o nome de MOTORCAP. Possui todos os componentes necessários para a correção do fator de potência local ou em grupo dos motores. É encontrado em dois modelos: Banco de capacitores para motores MotorCAP e Banco de capacitores para motores MotorCap PLUS.

BANCO DE CAPACITORES PARA TRANSFGORMADORES

O banco de capacitores para transformadores da WGR pode ser dividido em dois produtos: Banco de capacitores para transformadores do tipo FIXO e Banco de capacitores para transformadores do tipo AUTOMÁTICO. O banco de capacitores para transformadores do tipo FIXO ou AUTOMÁTICO deverá possuir proteção geral com corrente de curto circuito compatível com a rede em que será ligado.

BANCO DE CAPACITORES SEMI AUTOMÁTICO

O banco de capacitores semi automático é ideal para correção do fator de potência de cargas que estão constantemente ligadas. Possui um relógio de programação horária onde é possível programar o horário para o banco ligar e desligar. A linha de semi automático possui dois modelos: TimeCap e TimeCap Plus.

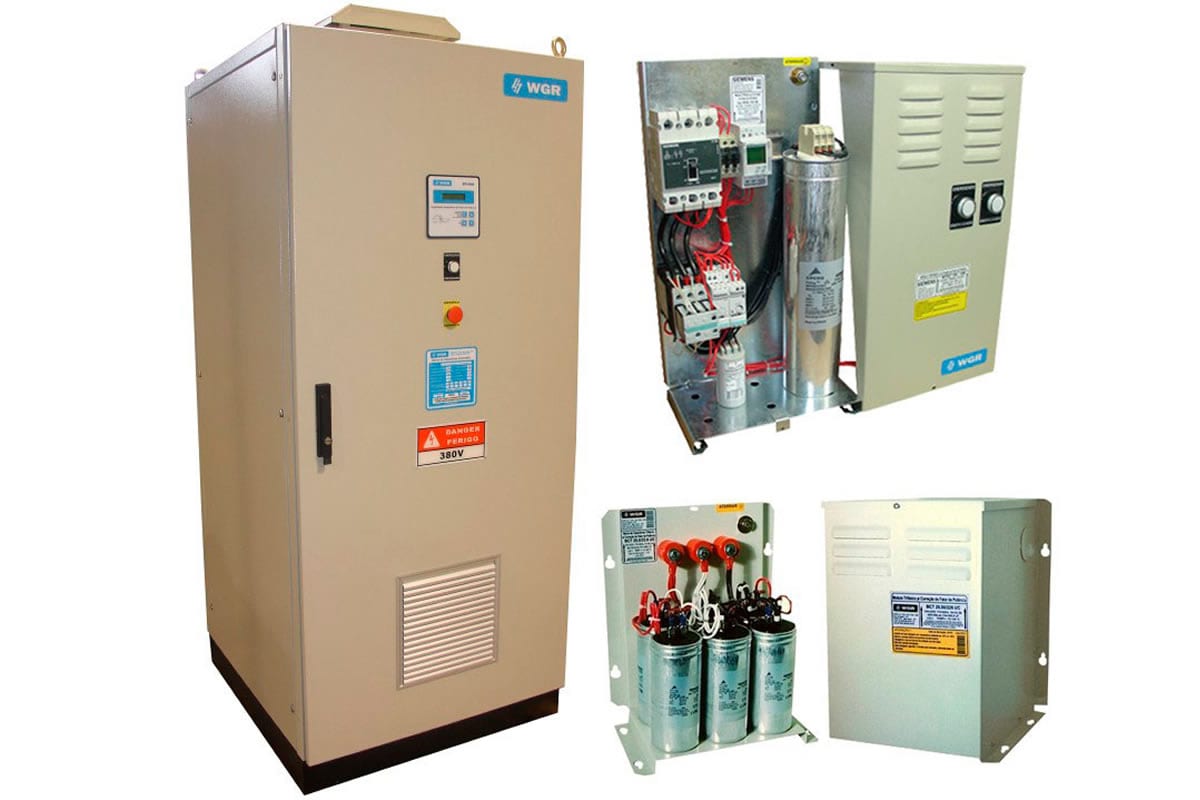

CAPACITORES DE POTÊNCIA

O capacitor de potência ou banco de capacitores é constituído de várias unidades capacitivas monofásicas ou trifásicas, atendendo a cargas ou centro de cargas com necessidade de grande valor de potência reativa. É indicados para aplicação em corrente alternada, projetado para operar em regime de correção de fator de potência individual, em grupo, central ou combinado.

CAPACITOR MONOFÁSICO

O capacitor monofásico é utilizado para aplicação em corrente alternada e para correção do fator de potência de cargas trifásicas, ligado em triângulo, ou cargas monofásica e ligado em paralelo à carga.vO capacitor monofásicovfoi especialmente desenhado para a aplicação de correção do fator de potência em instalações industriais sendo um capacitor monofásico com filme reforçado.

CAPACITOR TRIFÁSICO

O capacitor trifásico é utilizado para aplicação em corrente alternada, para correção do fator de potência de cargas trifásicas, sendo ligado em paralelo com a carga. Podem ser ligados vários capacitores trifásicos em paralelo atendendo assim à necessidade da carga. A faixa de potência disponível do capacitor trifásico varia de 0,5 à 36kVAr e a faixa de tensão varia de 220 à 690 VAC.

CAPACITORES TRIFÁSICO PARA MONOFÁSICO

O capacitor trifásico para monofásico, utilizado na correção do fator de potência de cargas trifásicas, é projetado para aplicação em corrente alternada. No intuito de atender à necessidade da carga, pode-se ligar vários capacitor trifásico para monofásico em paralelo. Foi especialmente projetado para instalações industriais, na aplicação de correção de fator de potência.

CONTATOR PARA BANCO DE CAPACITORES

O contator para banco de capacitor possui contatos em liga de tungstênio e categoria de emprego AC-6B. Através dos contatos (NA) adiantados em série com resistores, os capacitores são pré-carregados e só em seguida os contatos principais fecham e mantêm em operação normal os capacitores. Este processo evita perturbações na rede e a soldagem dos contatos do contator para banco de capacitor.

CONTATOR PARA CAPACITOR

O contator para capacitor possui categoria de emprego AC-6B e contatos em liga de tungstênio. Possui um processo que evita perturbações na rede e a soldagem dos contatos do contator para capacitor, através dos contatos (NA) adiantados em série com resistores, que faz com que os capacitores sejam pré-carregados e só em seguida os contatos principais fecham e mantêm em operação normal os capacitores.

CONTROLADOR AUTOMÁTICO DE FATOR DE POTÊNCIA

O controlador automático de fator de potência EPCOS modelo BR6400 é um equipamento com tecnologia oriunda da Alemanha, com robustez e facilmente programável. O controlador automático de fator de potência é um equipamento moderno com desenho inovador e grande número de funções. Apresenta uma interface com o usuário através de menus com texto, para facilitar ao máximo a sua operação e possui manual em português brasileiro.

CONTROLADOR DE FATOR DE POTÊNCIA

O controlador de fator de potência é um instrumento atual, com projeto inovador, e grande gama de funções. As principais caracterísitcas são: Controle inteligente, Manuseio controlado por menus (linguagem simples; Alemão / Inglês / Português / Espanhol), Capacidade de controle de auto-otimização, Recuperar função dos valores registrados, Operação em quatro quadrantes (por exemplo, gerador stand by).

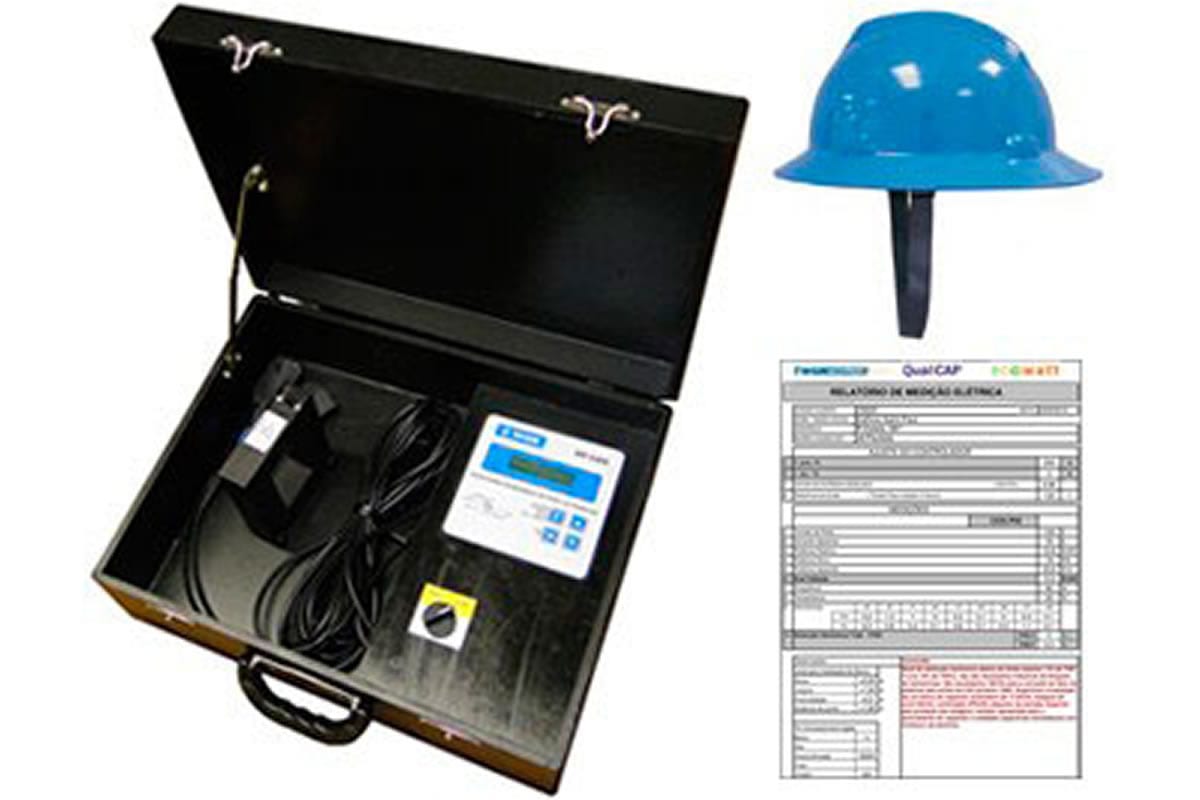

CORREÇÃO DE FATOR DE POTÊNCIA

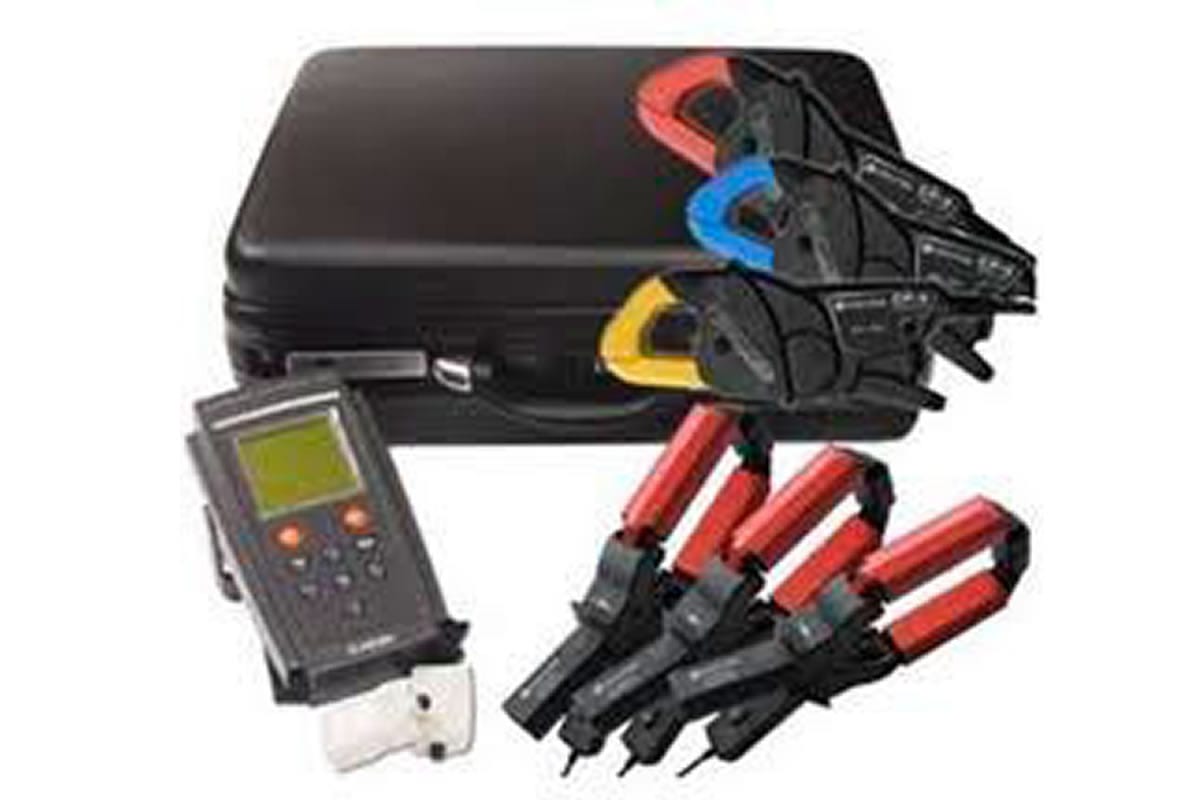

A correção de fator de potencia começa através da medição elétrica da empresa e levantamento dos tipos de cargas presentes. Para a medição para a correção de fator de potencia temos um equipamento simples e de custo reduzido: A Maleta de Medição de Grandezas Elétricas, que foi desenvolvida devido à grande necessidade de se calcular o total de capacitores a serem instalados em clientes que recebem energia elétrica em baixa tensão (sem cabine de entrada) de forma rápida, eficiente e com baixo custo.

CORREÇÃO DE FATOR DE POTÊNCIA INDUSTRIAL

Para a correta correção de fator de potência industrial, destacamos alguns pontos importantes à serem observados: Medição do conteúdo harmônico para que a correção de fator de potência industrial seja feita com indutores de dessintonia se necessário; Deverá ser observado a velocidade com que o fator de potência varia para que a correção de fator de potência industrial seja feita no tempo certo. Para a correção de cargas rápidas é necessário utilizar tiristores próprios para capacitores;

INDUTOR DE BLOQUEIO PARA CAPACITORES

Na rede elétrica podem existir outras frequências de corrente e tensão, além da frequência em 60Hz, que são chamadas de harmônicas. As frequências harmônicas causam aumento de corrente e tensão em toda a rede. Capacitores são muito sensíveis às harmônicas e, quando instalados sem critérios em redes com grandes conteúdos harmônicos podem, além de amplificar este conteúdo, queimarem precocemente ou virem a explodir. Para evitar este problema é necessário instalar em série com o capacitor do banco de capacitor, o indutor de bloqueio para capacitores, que irá aumentar muito a indutância do circuito e com isso o sistema não entrará em ressonância.

INDUTOR DE BLOQUEIO TRIFÁSICO

O Indutor de Bloqueio Trifásico foi construído de uma maneira totalmente inovadora que evita que a indutância de uma fase influencie nas outras. O núcleo do Indutor é produzido com lâminas altamente permeáveis de aço-silício, que resulta um núcleo com menores perdas e temperaturas operacional. Ele é pequeno, compacto permitindo uma fácil instalação e manutenção. O Indutor de Bloqueio Trifásico foi construído de uma maneira totalmente inovadora que evita que a indutância de uma fase influencie nas outras. O núcleo do Indutor é produzido com lâminas altamente permeáveis de aço-silício, que resulta um núcleo com menores perdas e temperaturas operacional. Ele é pequeno, compacto permitindo uma fácil instalação e manutenção.

INDUTOR PARA BANCO DE CAPACITOR

O indutor para banco de capacitor possui uma forma construtiva inovadora, mais leve e com alta durabilidade. Seu núcleo é feito com chapas de aço silício de alta permeabilidade, resultando perdas reduzidas e baixa temperatura de operação. O sistema de solda do núcleo do indutor para banco de capacitor garante um funcionamento livre de ruído ou vibração. O indutor para banco de capacitor possui tamanho compacto, facilitando a instalação e manutenção. A bobina é produzida com fio de cobre de alta qualidade equipada com termostato (bi-metal) para proteção do indutor para banco de capacitor em caso de sobre temperatura.

INDUTOR TRIFÁSICO

O Indutor Trifásico é montado da mesma forma construtiva que os indutores europeus e, dessa forma, é extremamente eficiente. Possui uma perda elétrica muito baixa e, mesmo com flutuação de tensão na rede, faz a filtragem de harmônicas de forma eficaz. É fabricado para sintonizar as harmônicas da rede fazendo a filtragem de harmônicas ou dessintonizar as harmônicas da rede operando como uma barreira para que as harmônicas não cheguem nos capacitores. Capacitores são amplificadores de harmônicas e dessa forma, quando instalados em uma rede com grande conteúdo harmônico, deverão ter sempre em série o Indutor Trifásico
